	FBG-IN-320

	지중 경사 측정

제품기능	- 지표면 아래 지중 장기 경사 변위 측정 - 구조물 시공 중, 완공 후 경사 변위 측정 - 도심지 공사로 인한 인접 구조물 경사 측정 - 개착과 굴착, 성토 시 인접 구조물 안전성 평가 - 온도 보상용 FBG 센서 내장

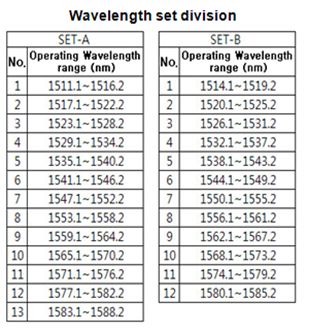

제품사양	- 측정 범위 : 20 deg (±10 deg) (용도에 따라 결정) - 파장 범위 : 1,511 ~ 1,590 nm (하단의 파장표에서 원하는 번호 선택) - 감도 : 200 pm/deg - 분해능 : ± 0.05 % F.S - 정확도 : ± 0.25, 0.5, 1 % F.S - 반사율 : ≧ 70 % - 동작 온도 : -20 ~ 80 °C - 반치 대역폭 (FWHM -3dB) : ≦ 0.3 nm - 무게 : ≦ 0.8 kg * 파장표
설치사례	설치사례보러가기>>
설치방법	설치방법파일다운받으러가기>>
제품특징	<< 특징 및 장점 >> - 세계 최초로 생산 시 중심파장 세팅 완료로 현장에서 별도의 파장 세팅 필요 없음 - 타사 제품이 2개의 FBG 센서가 작동하여 넓은 대역의 파장을 사용하는데 반해, 자사 제품은 1개의 FBG 센서만 작동하고 정확도가 높아서 좁은 대역의 파장을 사용 → 계측기 비용 절감 효과 - 획기적이며 심플한 구조로 취급이 용이하여 일반인도 간단히 설치 가능 - 전기장의 영향이 전혀 없어 노이즈가 없고, 항상 신뢰할 수 있는 측정값 제공 - 설치 후 중심파장이 설계 치와 다를 경우 현장 보정 가능 - 반복사용 가능 * 미국/유럽/중국/일본/캐나다 특허 등록 * 세계 유일하게 Ø70 ABS관 안에 지중경사계 설치 가능
